ولتاژ گیری برد اینورتر کولر گازی و عیب یابی مدار-09121507825

امروزه استفاده از انواع کولر گازی و اسپلیت بسیار رواج پیدا کرده است. بسیاری از مردم نیز از کولر های گازی نسل جدید یا همان کولر گازی اینورتر استفاده می کنند. اما طبیعتا کولر گازی اینورتر نیز با مشکلاتی مواجه می شود که نیاز به تعمیر و سرویس داشته باشد.

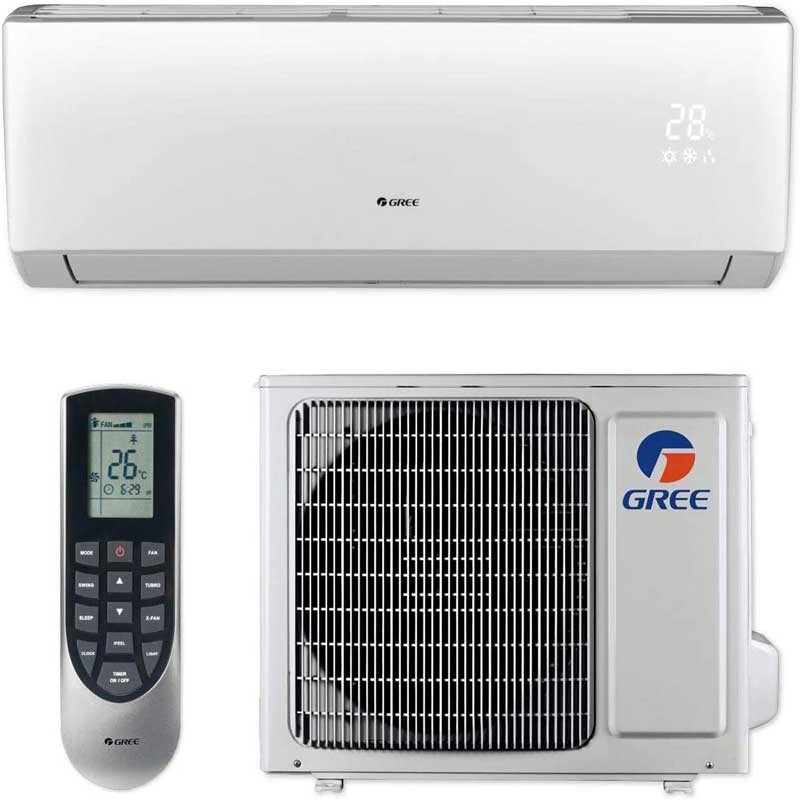

کولر گازی اینورتر

اگر قصد دارید در این آموزش موارد لازم برای تعمیر برد کولر گازی اینورتر را فرا بگیرید و سپس دانش خود را آزمایش کنید، ابتدا لازم است تا با خود مفهوم اینورتر آشنا شوید. اینورتر inverter در لغت به معنایی معکوس کننده است. اینورتر در علم الکترونیک برای تبدیل کردن ولتاژ AC به ولتاژ DC به کار برده می شود.

به دلیل این که ولتاژ AC داری فرکانس است ولی ولتاژ DC بدون فرکانس است. می توان نتیجه گرفت که ولتاژ AC با ترانس کم و زیاد می شود، ولی ولتاژ DC را نمی توان با ترانس کم و زیاد کرد. به همین دلیل است که کولر گازی های نسل جدید یا همان اینورتر جایگزین کولر های گازی سابق شده اند.

تاسیسات سرمایشی _گرمایشی در تهران88042174 – اموزش اسکیت

– نصب و تعمیر پمپ فشار آب. -نصب و تعمیر کولر گازی. -لوله کشی تو کار کولر گازیو. تعمیرپکیج تعمیر کار پکیج تعمیر نصب پکیج رسوب زدایی پکیج. تعمیر و سرویس پکیج …

 سیستم اینورتر چه مزیت هایی دارد که امروزه به طور عمده در ساخت دستگاه های تهویه مطبوع و غیره مورد استفاده واقع می شود؟. به طور کلی مزیت های سیستم اینورترعبارتند از:

کم شدن هزینه ساخت برد و منبع تغذیه دستگاه

کم مصرف شدن دستگاه

کنترل بهتر دستگاه

بالا بردن طول عمر دستگاه

سبک وزن کردن دستگاه

اما نکته قابل توجهی که می بایست به آن توجه کنید این است که کولر گازی اینورتر به عنوان کولر گازی کم مصرف شناخته می شود. این باور غلط است و می بایست از آن اطلاع داشته باشید. همانطور که در قسمت های قبلی نیز اشاره کردیم، اینورتر تنها ولتاژ برد را معکوس می کند و هیچ ارتباطی به کم شدن مصرف انرژی ندارد.

فروش وخدمات پس ازفروش کولرگازی اسپلیت

فروش وخدمات پس ازفروش کولرگازی اسپلیت ایرانی وخارجی-نصب و گارانتی وتعمیر انواع کولر گازی اسپلیت ایرانی وخارجی09121507825 · سیستم های تهویه مطبوع اساسا به انواع …

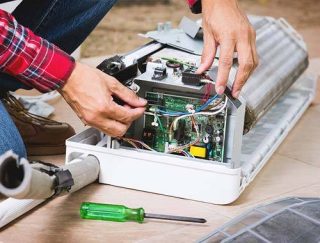

برد کولر گازی اینورتر

اما حالا لازم است تا آشنایی نسبی با برد کولر گازی اینورتر داشته باشید. به طور کلی برد کولر گازی اینورتر از قطعات مختلف یا بهتر است بگوییم از بلوک های مختلفی تشکیل شده است که عبارتند از:

• بلوک کنترل کننده مرکزی

• بلوک کنترل کننده دور کمپرسور

• بلوک تشخیص خطا

• بلوک فرمان قدرت ترانزیستور های قدرت یا IGBT

• بلوک FCM یا PFCM

• بلوک IPM

• بلوک اینورتر

• بلوک محافظت و گارد

• بلوک تغذیه سوئیچینگ

• و غیره.

با توجه به موارد بالا این نکته واضح است که خرابی برد کولر گازی اینورتر می تواند مربوط به نقص عملکرد هر یکی از موارد بالا باشد. به همین دلیل برای تعمیر برد الکتریکی کولر گازی لازم است تا همه این موارد بررسی شوند.

علت خرابی برد کولر گازی اینورتر

برای بهتر روشن شدن موضوع، بلوک ها را به ترتیب بررسی می کنیم و روش های عیب یابی و تعمیر هر بخش را به صورت جدا گانه مطرح می کنیم. با ما همراه باشید.

بلوک تغذیه سوئیچینگ

برای عیب یابی بلوک تغذیه سوئیچینگ می بایست با مولتی متر در حالت بوق و تست اتصال کوتاه استفاده کنیم. در این روش اگر بوق داشته باشیم بلوک سالم است و اگر بوق نداشته باشیم بلوک تغذیه سوخته است. بعد از عیب یابی بلوک تغذیه سوئیچینگ نوبت به تعمیر آن می رسد. برای این کار می بایست بلوک را با نمونه مشابه با عدد نامی آمپر که در یک طرف فیوز حک شده است، تعویض کنیم.

خرابی وریستور

منبع تغذیه Resistor Dependent Voltage با اولین نوسان در ولتاژ ورودی یا خروجی وریستور سوخته می شود. برای عیب یابی این بلوک باید از روش قبلی استفاده کنیم . در این حالت نیز اگر صدای بوق را شنیدید بلوک سالم است و اگر بوق نداشتید، بلوک سوخته است.

برای تعمیر وریستور نیز فقط تعویض با نمونه مشابه با عدد نامی ولتاژ مشابه پیشنهاد می شود. عدد نامی ولتاز وریستور روی وریستور نوشته شده است. ولتاژ نوشته شده نشان دهنده ی ولتاژی است که در صورت عبور آن از وریستور، مقاومت آن به سرعت و با شیب زیاد کاهش می یابد. در هنگام خرید وریستور حتما باید به ولتاژ و متناوب یا مستقیم بودن آن توجه کرد و انتخاب وریستور با ولتاژ صحیح بسیار اهمیت دارد.

آی سی سوئیچینگ منبع تغذیه

IC هم مانند یک ترانزیستور است فقط با این تفاوت که به صورت پکیچ IC می باشد. نمونه 3 پایه و 4 پایه هم دارد. که در برخی از برد ها مشاهده می شود. آی سی سوئیچینگ منبع تغذیه به دلیل جریان بیش از حد یا اتصال کوتاه در مدار سوخته می شود.

برای عیب یابی ای سی سوئیچینگ می بایست این ای سی را در مدار روی برد قرار دهید یا آن را از برد جدا نکنید. سپس ولتاژ پایه شماره 5 را بگیرید. ولتاژ باید بالا تر از 200 ولت باشد. ولتاژ پایه 1 یا 2 را هم بگیرید باید ولتاژی بالا تر از 110 ولت داشته باشد.

برای تعمیر این بلوک نیز تعویض آی سی با نمونه مشابه توصیه می شود. اما نکته قابل توجه این است که عیب یابی ای سی برد اینوتر روش های مختلفی دارد که نیازمند تخصص است. بنابراین پیشنهاد می شود که تعمیر ای سی برد کولر گازی اینورتر را به یک فرد متخصص بسپارید و یا در دوره های آموزشیی تخصصی شرکت کنید.

در آموزش تعمیر برد کولر گازی اینورتر و در این بخش موارد دیگری در خصوص بلوک تغذیه سوئیچینگ وجود دارد که نیازمند بررسی می باشد.

برای مثال:

دیود پل

اپتو کوپلر

و غیره.

خرابی بلوک کنترل مرکزی

بلوک کنترل مرکزی برد کولر گازی اینورتر از یک میکرو کنترلر و چندین المان الکترونیکی از جمله کریستال تشکیل شده است. این بخش نقش فرمان و کنترل تمامی بخش های کولر گازی را بر عهده دارد.

تمامی تصمیماتی که برای راه اندازی موتور و تولید سرما الزام است توسط این بخش صادر می شود. هر شرکتی برای دستگاه خود یک میکروکنترلر جدا گانه ای نصب می کند. میکرو کنترلر برد کولر گازی اینورتر با کمک برنامه نویسی پروگرم شده است. برنامه این المان در انحصار شرکت سازنده است.
